電容補償柜用接觸器好還是晶閘管開關好？兩者比較
電容補償柜中常用的開關件有接觸器、晶閘管投切開關、復合開關等，這種幾各用用途，也有各自的優點和缺點，像不同職場的人一樣，要想高價值地利用必須先對其了解。那電容補償柜用接觸器好還是晶閘管開關好呢？我們先來看看兩者的比較情況。
1:接觸器的投切特點
接觸器投切過程中，電容器的初始電壓為零，觸點閉合瞬間，絕大多數情況下電網電壓不為零、有事可能處在高峰值，（極少為零），因而產生非常的電流，也就是常說的合閘涌流。實驗表明合閘涌流嚴重時可達電容器額定電流的50倍。這不僅影響電容器和接觸器的使用壽命，而且對電網造成沖擊，影響其它設備的正常工作。
因此，后來采用加入限流電阻來控制合閘涌流即：電容投切專用接觸器。這雖然可以控制涌流在額定電流的20倍以內，但從長期運行情況來看，其事故率仍然很高，維護費用較高。其原因間圖1，投入波形圖見圖2。
總的實驗反應，其性能是：
優點：價格低，初期投入成本少無漏電流
缺點：涌流大、壽命短，故障多，維護費用高
2、晶閘管開關投切特點
晶閘管投切電容器，是利用了電子開關反應速度快的特點。采用過零出發電路，檢測當施加到可控硅兩端電壓為零時，發出觸發信號，可控硅導通。此時電容器的電壓與電網電壓相等，因此不會產生合閘涌流，解決了接觸器合閘涌流的問題。

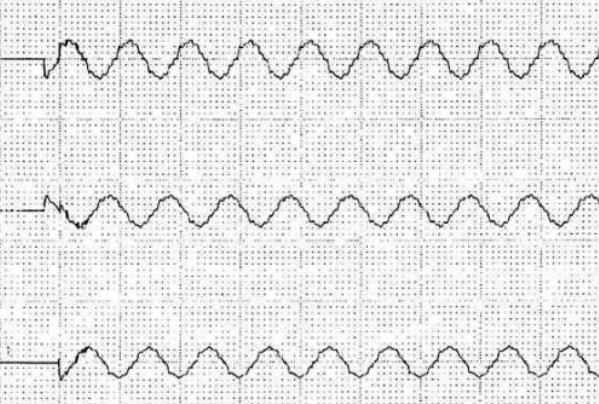

投切時波形圖如下：
晶閘管開關特點：反應時間快：10毫秒以內只能控制：dvdt>5000V/Us無誤導通導通電壓低：低于8V（常規30V）無浪涌、無觸點、使用壽命長、免維護。
