過電壓保護器TBP-A/F 10.5的介紹
概述
隨著真空開關的日益廣泛使用，其強開斷能力引發的各類操作電壓，對電力設備的保護提出了新的課題。由于我國中壓電網（3~66KV）的一些特殊性，常規中壓避雷器對這類操作過電壓不敏感，起不到保護作用。TBP三相組合式過電壓保護器（又稱YH三相組合式避雷器）正是為了解決這一難題而出現的新產品。
該為類產品采用四型接法（俗稱三叉戟式接法），設置公共中性點，不但可以大大降低相間過電壓，而且相對地保護水平也有質的提高，真正起到了對真空開關操作過電壓的有效限制。
本公司產品為復合絕緣，結構小巧緊湊、整體硫化全封閉成型。選用優質金屬化物閥片和自吹特種間隙，工作特性高、安全方便。特別適用與KYN、XGN、GBC、JYN、GZS、等不同型號的中壓成套開關柜配套使用，或直接安裝在小型箱式變電站內。
用途及執行標準
本產品使用于交流中3~6KV電壓系統，用于防止主要由真空開關產生的操作過電壓-力設備的侵害，同時兼胡防雷的功能。
本產品屬新技術產品，完全對應的國家標準尚在制訂中，僅出臺一部分，我公司產品技術標準，主要參考GB11032-2000《交流無間隙金屬氧化礦物避雷器》、JB/T9672-2005《有串聯間隙金屬氧化物避雷器》和DL/T620-1997《交流電氣裝置的電壓保護的過電壓保護和絕緣配合》標準制訂，并按照已經出臺的JB/和T10496-2005《三相組合式無間隙金屬化物避雷器》和尚未出臺的《三相組合式有串聯間隙金屬氧化物避雷器》標準報批稿進行修訂后執行。
我公司按上述標準生產的過電壓保護器產品，已通過的全部16項型式試驗，拿到權威形式試驗證書（2004避第87、88號），并領取了型號證書（GXB-006-2005，GXB-007-2005號）。
*對無間隙產品，長期施加的工頻電壓不得超過保護器持續運行電壓：
*對無間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓。
長期使用于以下異常條件，保護器需特別制作，定貨時應說明：
*溫度式海拔超標（高原、熱帶、寒帶、全封閉柜用、靠近電爐等）：
*使用環境存在嚴重潮氣或腐蝕性體雜質（水上、鹽場、化工廠等）：
*強紅外線輻射（高原、強日照干旱地區等）：
*特重污穢地區（礦山工作面、建筑工地工作面等）：
型號定義

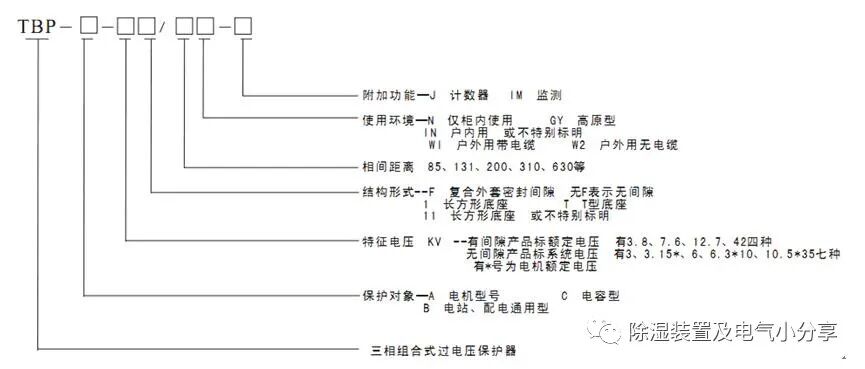

本產品尚無嚴格的國標定義規則，公司產品的型號為TBP，其型號定義如下：
附加功能—J：計數器 IM：監測儀
使用環境—N：僅柜內使用 GY：高原型
IN：戶內用（或不特別標明）
WI：戶外用帶電纜 W2：戶外用無電纜
相間距離（85、131、200、310、630等）
結構形式--F：復合外套密封間隙，無F表示無間隙
I：長方形底座 T：T型底座
II：長方形底座（或不特別標明）
特征電壓（KV）--有間隙產品標額定電壓，有3.8、7.6、12.7、42四種
無間隙產品標系統電壓，有3、3.15*、6、6.3*10、10.5*35七種
（有*號為電機額定電壓）
保護對象—A：電機型號 C：電容型
B：電站、配電通用型
三相組合式過電壓保護器
同時該產品也可按JB/T8459-1996《避雷器產品型號編制方法》的編制原則進行擴展定義，具體型號定義如下：
附加功能—J：計數器 IM：監測儀
相對地特征數字（kV）--額定電壓/標稱殘壓
相對相特征數字（kV）--額定電壓/標稱殘壓
設計序號（廠家自定義）
使用場所—S：配電用 Z：電站用
R：電容用 D：電機用
結構特征—W：無間隙 B：并聯間隙
C：路障間隙
標稱放電電流（kA）
復合外套、金屬氧化物
