HDXX-I 智能微機消諧裝置說明書
產品概述：
HDXX-I微機消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、PT斷線和諧振故障。
如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均能準確判斷，動作迅速，較完善地解決了電力系統中電網的諧振問題，并能記錄發生的故障以及故障發生的時間和電壓參數。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。
功能及特點：
模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；
實時監控系統狀態，對出現的異常運行狀態（接地故障、PT斷線和電網諧振）做出準確判斷，并及時作出動作；
標準RS-485通訊接口，可以向上位機傳送系統的運行狀態；
故障追憶功能，顯示Z近20次歷史故障記錄；
良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
雙硬件看門狗電路確保軟件運行的可靠性；
中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
工作原理：

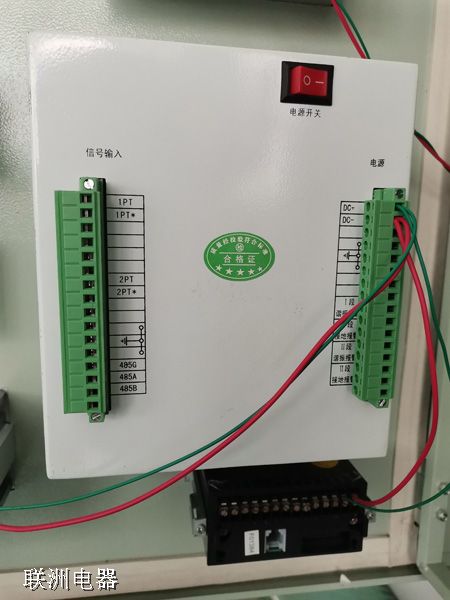

微機消諧裝置是基于PT提供的電壓信號而設計的產品。裝置總體潔構如下圖所示：主要由微處理器板、按鍵顯示板、信號輸出板和電源板構成。
HDXX-I微機消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、PT斷線和諧振故障。
如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均能準確判斷，動作迅速，較完善地解決了電力系統中電網的諧振問題，并能記錄發生的故障以及故障發生的時間和電壓參數。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。
功能及特點：
模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；
實時監控系統狀態，對出現的異常運行狀態（接地故障、PT斷線和電網諧振）做出準確判斷，并及時作出動作；
標準RS-485通訊接口，可以向上位機傳送系統的運行狀態；
故障追憶功能，顯示Z近20次歷史故障記錄；
良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
雙硬件看門狗電路確保軟件運行的可靠性；
中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
工作原理：
微機消諧裝置是基于PT提供的電壓信號而設計的產品。裝置總體潔構如下圖所示：主要由微處理器板、按鍵顯示板、信號輸出板和電源板構成。
