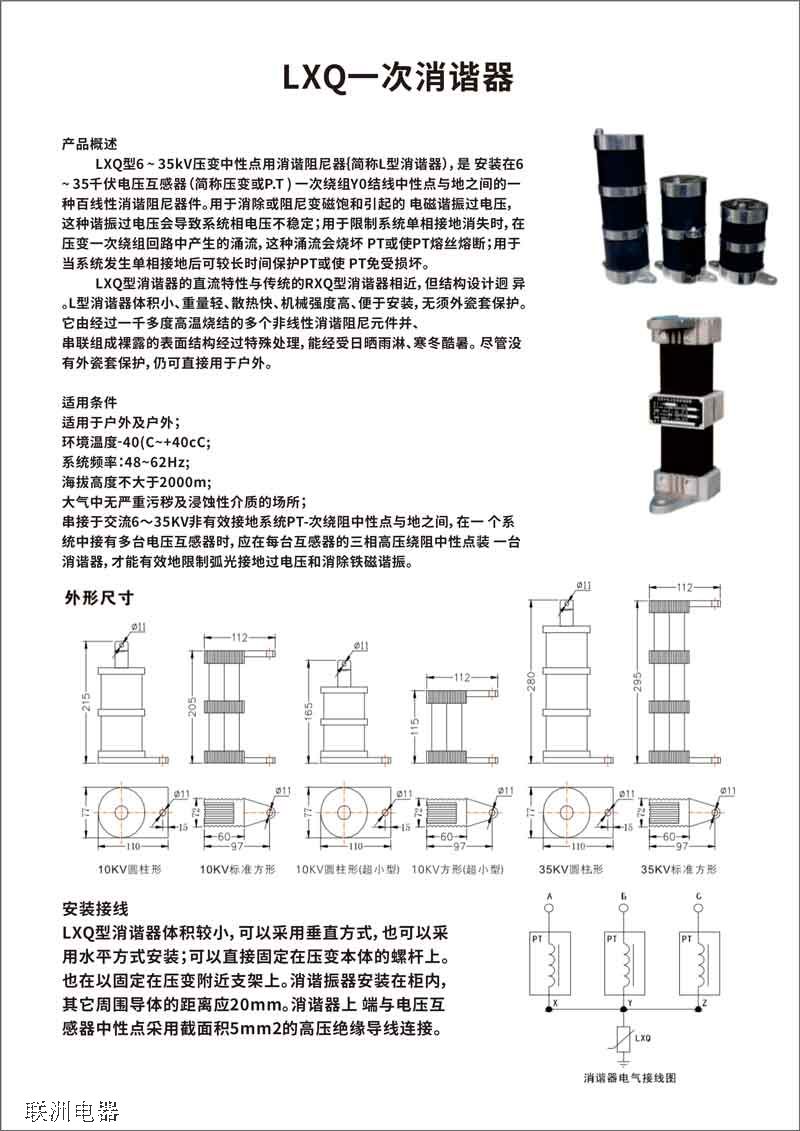

HDXX-6KV 一次消諧的說明書
一次消諧裝置是保護PT一次側的非線性電阻消諧阻尼器件，起阻尼和限流的作用，可以很好的限制電壓互感器產生的鐵磁諧振�，F在市場上的一次消諧裝置主要材料為SiC，型號為LXQ或RXQ系列。XQ代表消……
如果6－35KV電網中性點不接地，母線上Y0接線的PT一次繞組，成為該電網對地金屬性通道，電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有高幅值達數安培的工頻半波通流通過PT，此電流有可能將PT高壓熔絲熔斷。一次消諧裝置可以有效的限制PT一次繞組的涌流。
在母線空載或出線較少時，可能產生鐵磁諧振過電壓，導致相電壓不穩(wěn)，PT高壓保險絲熔斷等現象，安裝一次消諧裝置，將會大大降低這種情況的發(fā)生。
未接消諧器前，三個單相壓變高壓繞組尾（X.Y.Z）直接接地或是并聯成中性點(0)接地。接消諧器時，必須將直接接地的高壓繞組尾或(0)與地斷開。消諧器接在中性點(0)與地之間，(中性點不再直接接地)。
2.2三相五柱壓變(PT)時:
未接消諧器前,三相五柱壓變中性點“0”直接接地，接消諧器時必須將中性點（0）與地斷開，消諧器接在中性點（0）與地之間（中性點不再直接接地）。
如果6－35KV電網中性點不接地，母線上Y0接線的PT一次繞組，成為該電網對地金屬性通道，電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有高幅值達數安培的工頻半波通流通過PT，此電流有可能將PT高壓熔絲熔斷。一次消諧裝置可以有效的限制PT一次繞組的涌流。
在母線空載或出線較少時，可能產生鐵磁諧振過電壓，導致相電壓不穩(wěn)，PT高壓保險絲熔斷等現象，安裝一次消諧裝置，將會大大降低這種情況的發(fā)生。
一次消諧裝置體積小、重量輕、散熱快、強度高、便于安裝等特點，適用于各種電壓互感器。
1、安裝方式：RXQ/LXQ型消諧器體積較小，可以采用垂直方式，也可以采用水平方式安裝；可以直接固定在壓變本體的螺桿上（注意JDZJ-6～10型壓變的固定螺栓是不接地的。需將消諧器接地端與接地螺栓相連接）。也可以固定在壓變附近支架上。
2、接線示意圖：
未接消諧器前，三個單相壓變高壓繞組尾（X.Y.Z）直接接地或是并聯成中性點(0)接地。接消諧器時，必須將直接接地的高壓繞組尾或(0)與地斷開。消諧器接在中性點(0)與地之間，(中性點不再直接接地)。
2.2三相五柱壓變(PT)時:
未接消諧器前,三相五柱壓變中性點“0”直接接地，接消諧器時必須將中性點（0）與地斷開，消諧器接在中性點（0）與地之間（中性點不再直接接地）。
