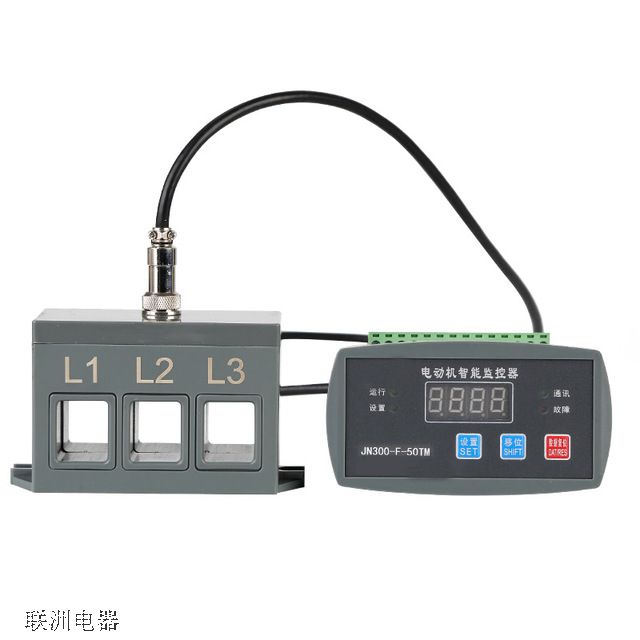

DB-YE+100FM 電動機保護器的介紹
環境溫度:-30°℃ ~+65℃
工作電源:220V 380V±15%/50HZ±2%
啟動延時時間:1-99秒
輸出繼電器觸頭容量:250VAC 7A
電流顯示誤差:≤1.5%
海報高度不超過:4500米
1、設定功能:額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器4-20mA選擇輸出。
2、保護功能:過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。
3、顯示功能:A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。
4、遠傳功能:具有4~20mA標準電流輸出信號，20mA對應設定的額定電流值。
5、通訊功能:通過RS485串行通訊與計算機可構成255臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。
6、追憶功能:可存儲近期電機所發生的三次故障原因，并可按數據鍵取出Z后一次電機發生的故障代號，再按一次顯示前一次故障代號。
注意事項
1、監控保護裝置安裝接線時，應按各接線端子用途正確連接無誤，接觸良好。
2、監控保護裝置的工作電源應接在控制回路上，并注意標稱電壓與實際電壓相符合。
3、各項保護設定值應正確無誤，不用的選項應放棄設定。
4、根據電動機的額定電流值，選擇相應規格的保護裝置。
5、分體式的監控保護裝置不要將不同編號的互感器和顯示部分共同使用。
6、保護裝置配用電流變比互感器時，若設備現場或控制室需電流表顯示時，Z好另配一個電流互感器，不然對配帶電流表的那相電流顯示會有影響。
7、監控保護裝置模擬量DC4-20mA接口輸出量應(20mA對應兩倍的額定值)與連接設備相匹配。
