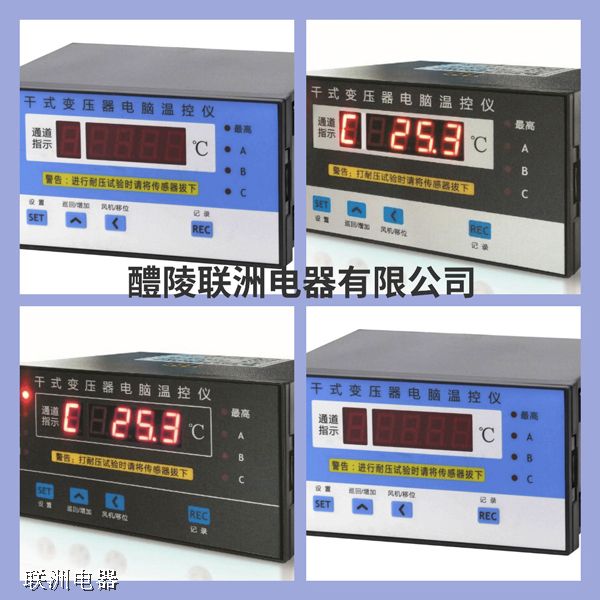

BWD-3K130干式變壓器溫度控制器的功能
BWD-3K130干式變壓器溫度顯示控制器是為風冷干式電力變壓器可靠運行而設計的新一代多功能電腦溫度控制器。利用預埋在干式電力變壓器三相繞組線包中的三中Pt100鉑熱電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證千式電力變壓器的安全運行。由于采用目前先進的德國RISC單片計算機并結合先進的
12°C存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠,抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電前三個繞組線包的溫度及本機的工作狀態。
BWD-3K130系列干式變壓器溫度控制器是專為干式變壓器安全運行而研制生產的高新技術產品。該系列溫度控制器采用單片機技術，利用預埋在變壓器繞組測溫孔中的鉑熱電阻來測量繞組的溫度并進行數字顯示，提供繞組超溫報警、繞組超溫跳閘以及傳感器故障顯示等功能，使您隨時了解干式變壓器運行的溫度參數，還可以根據設定溫度點自動啟停風機對繞組進行風冷，有效地提高干式變壓器運行的安全性、可靠性及使用壽命。同時產品還可以提供RS485通訊方式，可方便地與監控系統連接。
一，技術指標：
1、使用條件：環境溫度 -10℃～﹢55℃
相對濕度 ＜95%
工作電壓AC180V～240V
電源頻率（50Hz～60Hz）±2Hz
2、測量范圍： -30℃～200℃
3、分辨率： 0.1℃
4、測量精度： ±1%FS（溫控器0.5級‚傳感器0.5級）
5、控制精度： 不附加誤差
6、功耗： ＜8W
7、傳感器型號：Pt100
8、溫控器重量：約1kg
9、外形尺寸：160mm×80mm×142mm（長×寬×深）
10、開孔尺寸：151＋1mm×76＋1mm
11、觸點容量：冷卻風機觸點 10A/250VAC
超溫報警觸點10A/250VAC/28VDC
超溫跳閘觸點10A/250VAC/28VDC
12、電腦通訊功能：RS-485通訊，配接RS-485/232轉換器，可運行在WINDOWS XP及相兼容的操作系統下，Z多可接32臺溫控器，通訊距離可達1200米，為用戶提供極為友好的人機對話界面。
13、模擬電流輸出：獨立的4～20mA模擬工業標準電流輸出功能（線性對應0.0℃～200.0℃），滿足用戶在遠端對變壓器溫升的監測。
14、設計生產標準：JB/T7631-94《變壓器用電阻溫度計》。
