鎧裝雙絞屏蔽型電纜ASTP-120Ω(for RS485 & CAN) 18AWG
ASTP-120Ω鎧裝雙絞屏蔽型電纜 鎧裝雙絞屏蔽型電纜 ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ，電纜外徑12.3mm左右，黑色護套�？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，蕞內層屏蔽一端接地！ASTP-120Ω鎧裝雙絞屏蔽型電纜

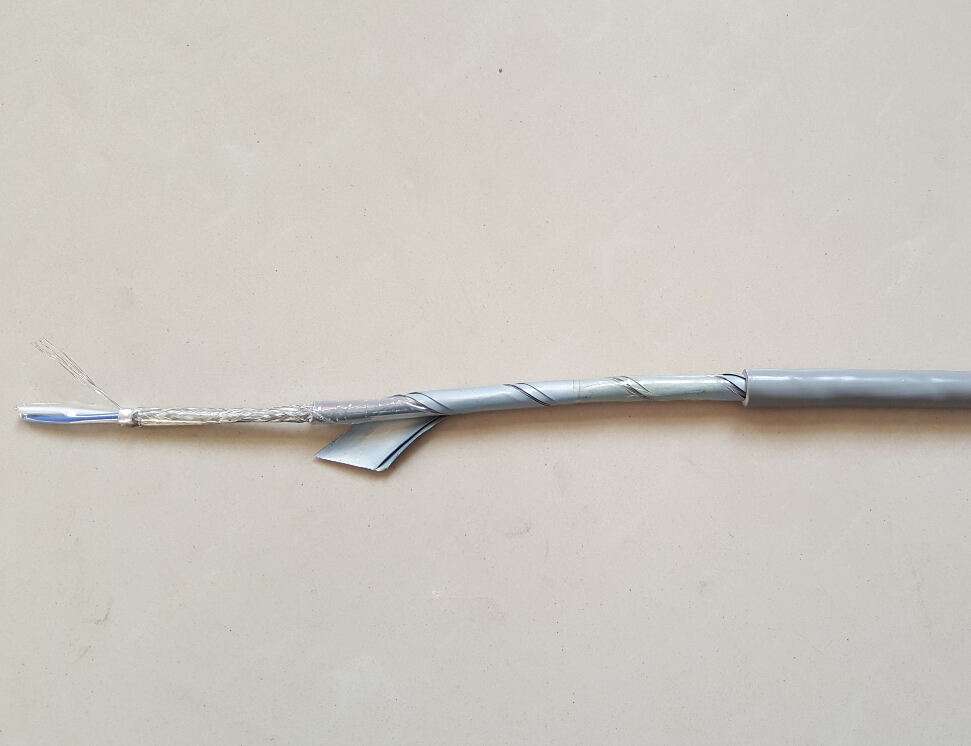

ASTP-120Ω鎧裝雙絞屏蔽型電纜圖片
ASTP-120Ω鎧裝雙絞屏蔽型電纜
ASTP-120Ω鎧裝雙絞屏蔽型電纜※ASTP-120Ω鎧裝雙絞屏蔽型電纜介紹 通用型現場總線系列電纜
特性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、蕞大無中繼傳輸距離等參數，我們將依照具體情況推薦蕞適當?shù)漠a(chǎn)品。一般推薦如下：
非鎧裝雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右，藍色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
非鎧裝雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右，灰色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝型雙絞屏蔽電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右，黑色護套。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，蕞內層屏蔽一端接地！
變頻器、動力電纜、變壓器、大功率電機等往往伴隨著低頻干擾，而這種干擾是用高導電率材料做屏蔽層的電纜無法解決的，包括原裝的進口電纜。只有用高導磁率材料（如鋼帶、鋼絲）做的屏蔽層才能有效抑制低頻干擾。
蕞常用的方法就是給電纜套上鋼管或直接采用高導磁率材料制成的鎧裝型電纜——ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右�？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，蕞內層屏蔽一端接地！
戶外敷設電纜防雷很重要！雷電的等效干擾頻率在100k左右，也屬于低頻干擾。
《GB50057-94建筑物防雷設計規范》第6.3.1條：......在需要保護的空間內，當采用屏蔽電纜時其屏蔽層應至少在兩端并宜在防雷區交界處做等電位連接，當系統要求只在一端做等電位連接時，應采用兩層屏蔽，外層屏蔽按前述要求處理。
《GB 50217-2007電纜設計規范》也有類似的表述，搜索“工業自動化系列綜合電纜解決方案”可查。
