數顯表為什么要有半位？
這里的半位指的是數顯表的Z高位，如：數顯表Z大可顯示19999。它的Z高位為0和1，由于不能顯示全部的數字，稱為半位。

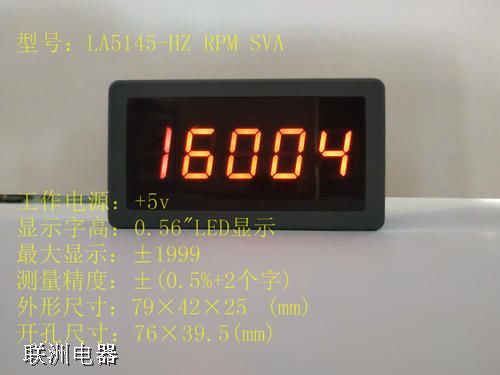

四位半顯示的數顯表
在使用數顯表或數字萬用表時，常見其說明書上說該儀表為 3½(三位半)、4½(四位半)、5½(五位半)等，本文介紹數顯表或數字萬用表中這些數字所代表位數的含義是什么。
通常LCD和LED顯示器都需要經過4線(輸入)/7線(輸出)譯碼器進行譯碼，才能驅動顯示器顯示0-9這是個數字。
在多數數顯表或數字萬用表中，當需要Z高位顯示0-9這十個數字時，4根譯碼輸出線，即D、C、B、A均需要連接，由于使用了全部輸入線的4/4，故稱為整位。當儀表Z高位并不需要顯示全部0-9這十個數字時，就可簡化譯碼及顯示電路的設計，這是就不稱為整位，而是用分?jǐn)?shù)形式來表示Z高使用的輸入線根數，如1/4表示Z高位使用1根輸入線A，顯示Z大數字為1；2/4表示Z高位使用2根輸入線B、A，顯示Z大數字為2、3；3/4表示Z高位使用3根輸入線C、B、A，顯示Z大數字為4、5、6、7；/4表示使用全部4根輸入線，顯示Z大數字為8、9。
常用的3½位數字萬用表，整數部分表示有3個整位顯示數，分?jǐn)?shù)部分表示還有一個非整位的Z高位數。它的Z大顯示數值為1999,1999+1=2000，在表示實際測量范圍時，通常稱為0-200.0計數單位。這時雖然Z高位顯示數值為1，但對于這一臨界情況，習慣把分?jǐn)?shù)的分子向上靠1位標注，稱為½位，而不稱¼位，總起來稱位數字顯示。其位數越高，表示測量范圍越寬，測量精度也越高。4½位、5½位等的含義可以按理推之。
常見顯示控制儀（以YR-GFC系列為例）有四個LED數碼管顯示測量值，顯示范圍為-1999～9999，帶小數點的顯示范圍-1.999～9999，使用者可在此范圍內設置數顯表量程。
首頁 > 工業監控系統 > 日期：2022-6-25 來源：m.cqlxgz.cn 作者：前前 瀏覽量：
