經濟型MNS抽出式低壓開關柜的尺寸和特點
經濟型MNS抽出式低壓開關柜，為MNS型新生產品，其產品是吸取MNS型低壓柜和GCK型低壓柜的優點研制而成，價格合理，深受廣大用戶喜歡。
經濟型MNS低壓柜，其柜體功能結構，由MNS型低壓柜系統方案而決定。
經濟型MNS低壓柜抽屜結構，柜內為矩形垂直銅排，允許運行電流1000A-1500A，沒有特殊要求，允許運行電流為1000A，水平母排放在柜頂部。設計為后對開門。

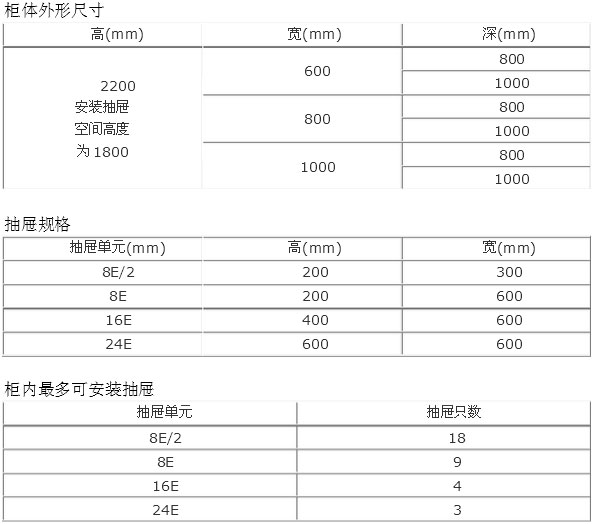

抽屜結構，抽屜面板及聯鎖機構與MNS型相同，抽屜后半部分為GCK型相同，輸入輸出設置一次接插件。柜內安裝抽屜有效空間高度為1800mm，抽屜規格有四種8E/2、8E、16E、24E，8E抽屜高度為200mm。柜內Z多可這裝8E/2抽屜18只，8E抽屜9只。按此規律進行組合。抽屜內Z大允許電流為630A。
柜體結構符合抽出式低壓柜技術條件要求。
MNS系統是我公司結合意大利ABB公司制造技術和市場實際需求開發的產品，是一種用標準模塊組裝的組合式低壓開關柜裝置，技術標準符合IEC439-1《低壓成套開關設備和控制設備》、GB7251-《低壓成套開關設備》、ZBK36001《低壓抽出式成套開關設備》等標準。MNS系統低壓開關柜包括固定技術和抽屜技術，選用材料又分鋼板結構技術和塑料結構技術，后者技術水平達到當代國際水平。
MNS系統能適應各種供電配電的需要，能廣泛用于陸用、電站、核電站、船用、石油平臺等各種工礦企業配電系統。本裝置是一種用標準模件由工廠組裝的組合式低壓開關柜，本裝置適用于交流50~60Hz、額定工作電壓600V及以下供電系統，用于發電輸電、配電、電能轉換和電能消耗設備的控制。
