配電房里22個柜子的溫濕度數據如何在一個地方顯示？
在某工廠的配電房里面，有高低壓配電柜２２臺，分３排放置，每個電柜中都裝有帶自動除濕加熱功能的溫濕度控制器，現在客戶有這樣一個問題，因為每個電柜中都是封閉的，維護人員去巡檢的時候呢如果要記錄每個電柜里面的溫濕度數據，那還得一個一個看，把每個電柜的門打開查看，這樣就很不安全，也非常地不方便了。
出現這個問題的原因呢，一個是設計方面的問題，也許是設計人員沒有考慮周到，另一個呢也許是剛開始安裝時甲方沒有這方面的要求，后來隨著管理越來越完善，需要對每個電柜進行巡檢記錄。
安裝的是這種帶自動除濕加熱功能的溫濕度控制器：
解決這個問題我們給出來建議和方案：
在配電房中安裝一臺數據集中顯示器來解決。
因為通過了解我們發(fā)現，原有電柜中已經安裝的溫濕度控制器都自帶有ＲＳ４８５通訊功能，這樣就只要將它們用通訊線串連起來接到數據集中顯示器上就可以了。還好這個溫濕度控制器有通訊功能，要不然還得每個電柜換一個，這一下又節(jié)省了不少錢。
很多人不了解這個ＲＳ４８５通訊怎么連接，其實啊它是非常簡單的，你看一眼下面的原理圖就明白了：
這圖中黃色塊的M610把它換成溫濕度控制器，上面的計算機換成數據集中顯示器就可以了，左邊的終端電阻可以不接。

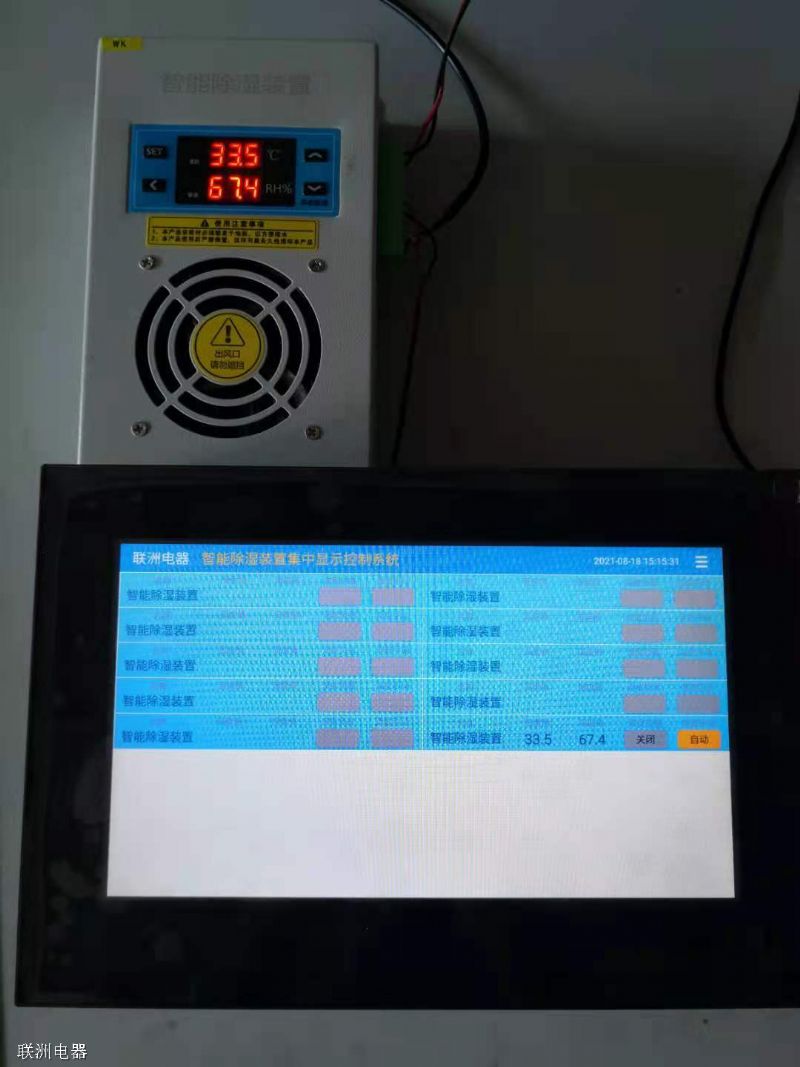

數據集中顯示器安裝方便，可以嵌入式安裝在電柜上，也可以安裝在墻壁上，連接數據是不限制的，具體實圖是這樣的：
這樣一來，巡檢人員進入配電房就可以看到這個數據集中顯示屏，哪個電柜正常不正常，一下就看出來了，既安全又方便，維護效率也能大大提高，原來２０分種的活，現在５分鐘就可以搞掂了。客戶看了我們的方案后也覺得非常好，還說我們幫他解決了一個好頭疼的問題，現在方案正在實施中，以后有更新的圖我也會發(fā)出來的。
