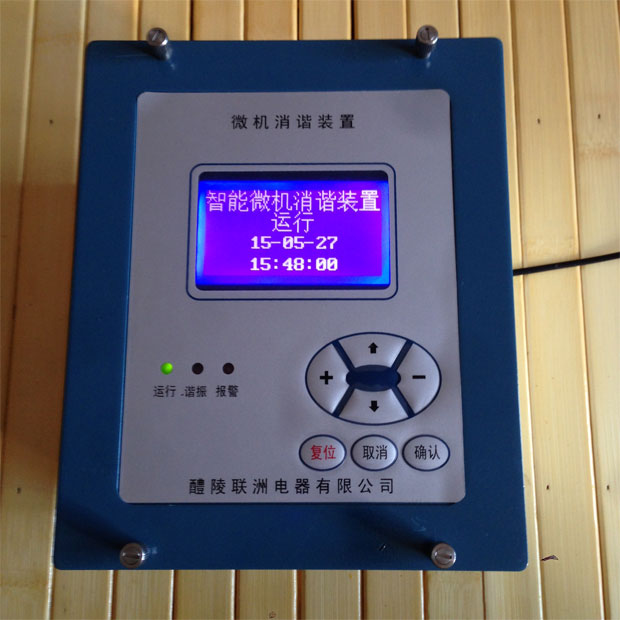

SC-DTX微機消諧裝置的工作原理和功能特點
一、工作原理
電力系統中有許多鐵芯電感元件，例如變壓器、電壓互感器、消弧和并聯補償電抗器，這些大都為非線性元件，它和系統的電容組成許多復雜的振蕩回路，如果滿足一D的條件，就可激發起持續時間較長的鐵磁諧振過電壓。發生鐵磁諧振時產生的較高過電壓和較大的過電流，極易使電力設備的絕緣損壞，嚴重情況下危及運行人員的安全。
SC-DTX系列微機消諧裝置實時監測電壓互感器開口三角電壓和頻率，當發生鐵磁諧振時，裝置瞬時開啟消諧電路，產生強大阻尼，從而消除鐵磁諧振。
（有關產品價格請聯系我們，我們會根據您的數量給您報一個Z低折扣的優惠價。）
二、功能及特點
適用于配電網各種電壓等級。
迅速消除三分頻、二分頻、工頻以及三倍頻等特征頻率的鐵磁諧振。
能區分外部過電壓、鐵磁諧振和單相接地。
采用大功率、無觸點消諧元件，消諧迅速、可靠。
提供一組無源報警節點。
故障發生時，能顯示故障報告（類型、時間、電壓值和頻率）。
可配置通信接口將相關信息傳給上級監控系統。
保存五條Z近發生的故障信息，失電后數據不丟失。
硬件看門狗電路防止死機現象發生。
具有完善的自檢功能。
人機接口操作簡單方便，全中文菜單，顯示信息豐富直觀。
注：我公司可生產監測1-4段母線電壓的消諧裝置，外形為兩種：一種尺寸為160mm×160mm×140mm（寬×高×深），開孔尺寸為152mm×152mm（寬×高）；另一種尺寸為265mm×178mm×140mm（寬×高×深），開孔尺寸為239mm×179mm（寬×高）。
三、技術參數
1、環境要求
戶內使用，通風應良好 。
環境溫度：-10℃ ～ +55℃
相對濕度：小于90%，表面無凝露 。
海拔高度：< 4000m 。
周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
2、技術參數
工作電源：AC/DC220V（如有特殊要求請在訂貨時說明），功耗≤15W。
報警節點容量：AC250V，5A；DC220V，3A。
通信接口：RS232/485。
通信規約：CDT。
