PZ72L-DP、PZ96B-DP智能直流功率表

智能直流功率表可以直接取代常規測量儀表。作為一種先進的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。

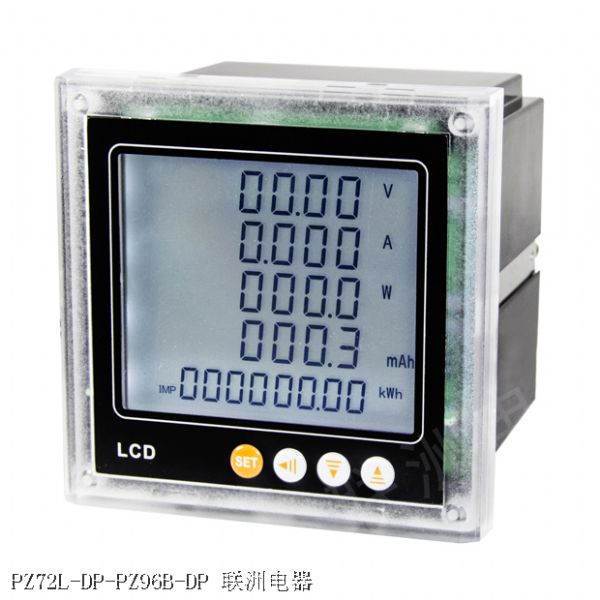

PZ72L-DP-PZ96B-DP

PZ72L-DP、PZ96B-DP智能直流功率表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電流、電壓和功率。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

智能直流功率表知名品牌主要有上海安科瑞PZ72-DP、PZ72L-DP/C、PZ96B-DP/C等等。

智能直流功率表的功能和技術參數。

智能直流功率表

適用環境
l      工作溫度：LCD顯示：-10℃~+45℃；LED顯示：-10℃~+55℃
l      儲存溫度：-20℃~+70℃等
l      相對濕度：≤93%RH，不結露，無腐蝕性氣體場所
l      海拔高度：≤2500m

電磁兼容
l      靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
l      輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
l      電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
l      浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
l      射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
l      電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

選配功能
l      C — 帶RS485通訊接口，采用Modbus協議
l      K — 帶開關量輸入／輸出
l      M — 模擬量輸出
l      J — 繼電器報警輸出

技術參數

電流輸入

直流電流 0~10A（直接輸入，啟動電流：5mA）
          0~9999A（外置分流器或霍爾元件，量程可編程設定）
分流器支持輸出為75mV
霍爾元件支持輸出為0~20mA、4~20mA、0~5V、0~10V等
功耗≤1mW

電壓輸入

直流電壓：0~1000V
輸入阻抗 ≥2kΩ/V

過    載

1.2倍可持續正常工作，2倍持續1秒

精度等級

電流、電壓：0.5級
頻率：0.05Hz
有功功率：0.5級
無功功率：1.0級

絕緣電阻

≥100MΩ

工頻耐壓

電源端子組與信號輸入、輸出端子組之間3kV/1min（RMS）

平均無故障工作時間

≥50000h

電能

2路集電極開路的光耦脈沖

工作電源

電壓范圍 85~265VAC,50/60Hz、110~350VDC、36~48VDC
功耗≤2W

模擬量輸出

DC4～20mA、DC0～20mA(負載<500Ω)

報警

1路繼電器輸出，2A/30VDC或2A/250VAC

開關量輸入

干接點輸入，儀表內置電源，光耦隔離

開關量輸出

常開繼電器無源觸點，1A/30VDC或2A/250VAC

通訊

RS485接口，半雙工、光電隔離，Modbus-RTU協議
波特率1200、2400、4800、9600、19200可選

顯示方式

LED或LCD（高亮藍色背景光、背光延時時間可調）

儀表外形及安裝尺寸（單位mm）

PZ72L-DP方形 — 面框尺寸為儀表面框尺寸為72mm*72mm，開孔尺寸為67mm*67mm，安裝深度為91mm

PZ96B-DP方形 — 面框尺寸為儀表面框尺寸為48mm*96mm，開孔尺寸為44mm*91mm，安裝深度為131mm
