JCQ1-20-2000避雷器在線監測器 避雷計數器
JCQ1系列避雷器在線監測器 （又稱避雷器漏電流及動作記錄器），是高壓交流電力系統中與氧化鋅避雷器配套使用的儀器，該儀器串接在避雷器接地回路中。
JCQ1系列監測器中的毫安表用于監測運行電壓下通過避雷器的漏電流（峰值），可以判斷避雷器內部是否受潮，元件是否異常等情況；污穢表用于監測避雷器瓷套外部的污穢電流的大小（也就是污穢的大�。�；動作計數器則記錄避雷器的過電壓動作次數。
雨天或潮濕天氣，瓷套外表的漏電流會同時進入監測儀毫安表內，使毫安表在瓷套漏電流大的時候，無法正確反映避雷器的內外部問題。因此我們在監測儀中增加了一塊污穢表，在瓷套底部套上屏蔽環，把外部漏電流與避雷器漏電流同時分開，并將外絕緣污穢程度在污穢表上反映出來，使我們的ES型監測器更完美。

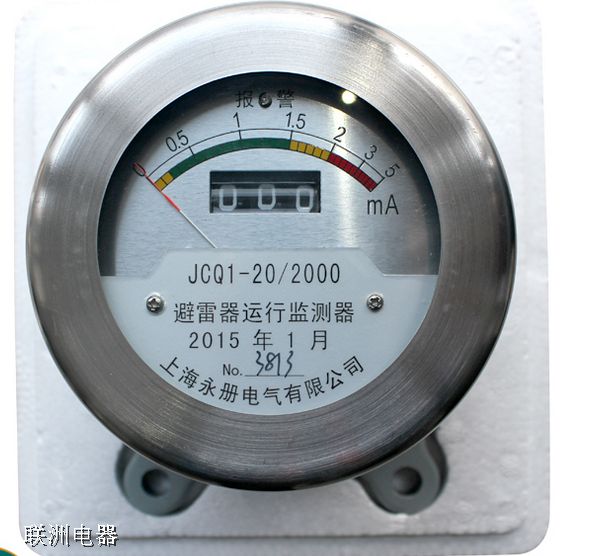

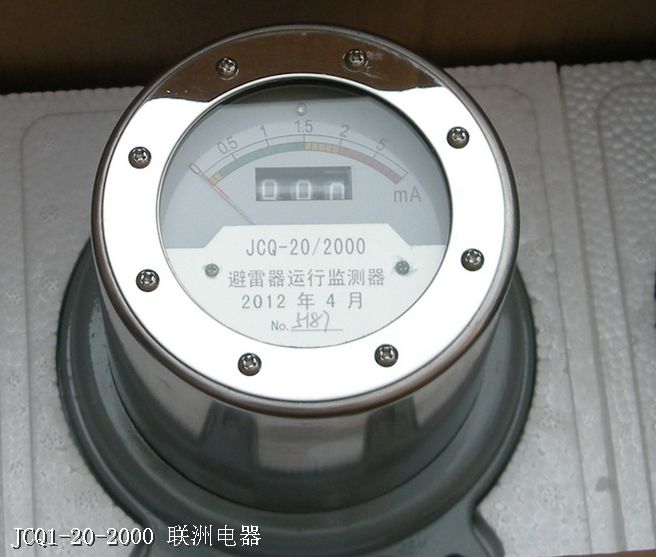

實物圖：
