HKBD 系列高能容三相組合式過電壓保護器
產品用途
HKBD系列高能客三相組合式過電壓保護器是一種新型的過電壓保護器，它主要應用于發電、供電和企業的用電系統中，對發電機、變壓器、開關、母線、電動機、電容器等電氣設備。除了限制大氣過電壓保護外，同時也可限制電力系統的操作過電壓，對相間和相對地的過電壓，均能起到可靠的限制作用。
產品結構/特點
HKBD系列三相組合式過電壓保護器電氣原理如上圖所示，圖中R V為氧化鋅非線性電阻，C G為放電間隙，由于采用對稱結構，其中任意三個可分別接入A、B、C三組，另一個接地線。
三相組合式過電壓保護器具有下面的一些特點:
1.通流量大，能客高，適用范圍更廣。
2.采用四星形接法，可將相間過電壓大大降低，保護的可靠性大為提高。
3.用氧化鋅非線性電阻和放電間隙的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。
4.電壓沖擊系數為1，在各種電壓波形下放電電壓值相等，不受各種操作過電壓波形影響。
過電壓保護值準確，保護性能優良。
5.結構簡單、體積小、安裝方便。

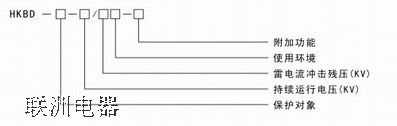

特點
1.保護對象: A電動機，B發電機、變壓器、母線線路、開關，C并聯補償電容器，O電機中性點。
2。持續運行電壓:允許持久地施加在HKBD相間及相對地的工頻電壓有效值。
3，使用環境: W為戶外型，無“W"為只適用于戶內。
4.附加功能:“J”動作計數器，“1 M"為產品帶過電壓動作記錄儀(只適用于戶內型HKBD)
5. (表一)中型號除“W 2”為不帶高壓電纜引出外，其余型號均采用高壓電纜線外引結構。因此，對外引電纜長度“L”及線鼻子孔徑“φ"要求，由用戶在訂貨時注明。
